Type : TATA-R146
Spesifikasi :
| 1 | Spesifikasi Incinerator | ||
| a | Main Unit (Incinerator) | ||
| ▪ | Kapasitas | : | 10 Kg/Proses |
| ▪ | Volume Ruang bakar | : | 0.302 m3 (Ruang 1) |
| : | 0.18 m3 (Ruang 2) | ||
| ▪ | Suhu ruang bakar | : | 800 - 1000 ºC (Ruang 1) |
| : | 1000 - 1200 ºC (Ruang 2) | ||
| ▪ | Ukuran Incinerator | : | 1602 x 1028 x 1163 mm |
| ▪ | Bagian dalam | : | Dilapisi bata api, bata isolasi |
| semen tahan api, & serabut isolasi. | |||
| ▪ | Bagian Luar | : | Plat Baja dan di cat |
| ▪ | Bagian Depan | : | Pintu utama masuk bahan yang dibakar |
| serta tersedia lubang intip | |||
| ▪ | Bagian Samping | : | Terdapat pintu inspeksi, dilengkapi |
| Pintu otomatis (pintu terbuka burner mati, | |||
| Saat pintu tertutup burner menyala) | |||
| ▪ | Burner Ruang 1 dan 2 | : | Konsumsi bahan bakar 3-6 L/Jam |
| ▪ | Tangki Bahan Bakar | : | Kapasitas 150 ltr |
| : | Bahan terbut dari Baja | ||
| : | Dilengkapi penyangga bahan siku baja | ||
| ▪ | Alat Penyuplai Udara | : | Tipe : Sentrifugal |
| : | Daya listrik : 220 volt | ||
| ▪ | Jam operasional | : | 15 Jam/Hari |
| b | Bagian Penangkap Debu (Tipe Siklon) | ||
| ▪ | Material | : | Stainless steel dilapisi semen tahan panas |
| ▪ | Ukuran Siklon | : | Diameter : 90 cm x 240 cm |
| ▪ | Tinggi | : | 370 cm lengkap tiang penyangga dari baja |
| c | Cerobong | : | Dia 250mm x Tinggi 14 Mtr (stainless steel) |
| : | Terdiri dari 4 bagian dapat disambung | ||
| : | Lubang Pengambil Sample : Dia. 4 inch, 12 cm | ||
| : | Posisi Lubang Sample : 8DE di atas Cyclone | ||
| dan 2DE di bawah Puncak Cerobong | |||
| : | Tersedia Tempat Pengambil Sample | ||
| terbuat dari siku baja dan plat bordes | |||
| : | Tersedia sensor pengukur suhu | ||
| : | Dilengkapi wire seling penahan cerobong | ||
| d | Bak Sirkulasi Air | : | Ukuran : P 240 x L 120 x T 128 cm |
| : | Kapasitas tampung bak air : 3500 Liter | ||
| : | Material : Plat Baja dilapisi dengan cat | ||
| : | Tersedia pompa sirkulasi, saringan, serta pipa | ||
| sirkulasi yang terhubung ke siklon dan pada bagian | |||
| : | ujung pipa terdapat bagian penyemprot gas buang | ||
| e | Panel Kontrol | : | Sistem digital semi otomatis |
| : | Digital Layar Monitor suhu cerobong, suhu bakar 1&2 | ||
| : | Semua kabel kelistrikan terhubung ke panel | ||
| 2 | Mesin Penghancur Botor Kaca | ||
| ▪ | Unit Keseluruhan | : | 1210 x 820 x 1245 mm |
| ▪ | Corong Pemasukan | : | 360 x 360 mm |
| ▪ | Corong Keluaran | : | 250 x 150 mm |
| ▪ | Diameter lubang mesh | : | 1,5 mm atau 2 mm |
| ▪ | Jenis Pisau Pemukul | : | Pisau Diam |
| ▪ | Jumlah pisau | : | 16 Pcs |
| ▪ | Kapasitas | : | 300 Kg/Jam |
| ▪ | Mesin Penggerak | : | E.Motor 3 HP |
| ▪ | Material | : | Rangka : UNP Baja |
| : | Pisau Pemukul : Plat Baja | ||
| : | Plat Body : Plat Baja | ||
| : | Mesh : Plat Perforated Baja | ||

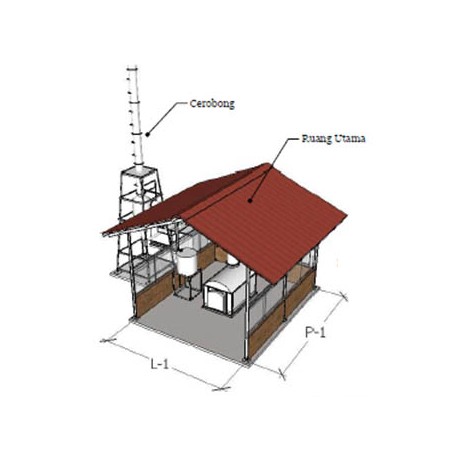

| 3 | Kebutuhan luas area instalasi Incinerator : 550 cm x 400 cm | ||
